Высокоэффективный анкер FHB II-A L M12 x 120/25 C длинный НС сталь Fischer (Фишер)

Оптимальные характеристики при монтаже в растянутом бетоне с максимальными нагрузками

 ПРЕИМУЩЕСТВА:

• Большая глубина анкеровки анкерной шпильки FHB II-A L позволяет системе работать в условиях максимальных нагрузок. Это позволяет уменьшить количество точек крепления и число анкерных пластин.
• Коническая форма анкерных шпилек FHB II-A L специально оптимизирована для работы в условиях высоких растягивающих нагрузок. В результате достигаются наилучшие характеристики при монтаже в растянутом бетоне.
• При использовании анкерной шпильки FHB II-A L в сочетании с инъекционным составом FIS HB возможен сквозной монтаж с заполнением составом кольцевого зазора в прикрепляемой детали.
• Анкерная шпилька FHB II-A L одобрена для использования как с химическими капсулами, так и с инъекционным составом. Это обеспечивает максимальную гибкость применения.

 ФУНКЦИОНИРОВАНИЕ:

• FHB II-A L представляет собой химический анкер с контролируемым распором, предназначенный для предварительного и сквозного монтажа.
• При использовании анкерной шпильки FHB II-A L для сквозного монтажа кольцевой зазор в прикрепляемой детали следует заполнять инъекционным составом FIS HB.
• Анкерную шпильку можно устанавливать либо с помощью инъекционного состава FIS HB, либо с помощью капсулы FHB II-P(F).
• При затягивании шестигранной гайки анкера конусный профиль втягивается в затвердевший химический состав, который, расширяясь, распирает стенки просверленного отверстия.
• Не содержащий стирола винилэстеровый состав полностью герметизирует просверленное отверстие.
• При использовании химической капсулы, анкерная шпилька монтируется ударно-вращательным движением с помощью перфоратора. Используйте для этого установочное приспособление RA-SDS, арт. номер 62420.

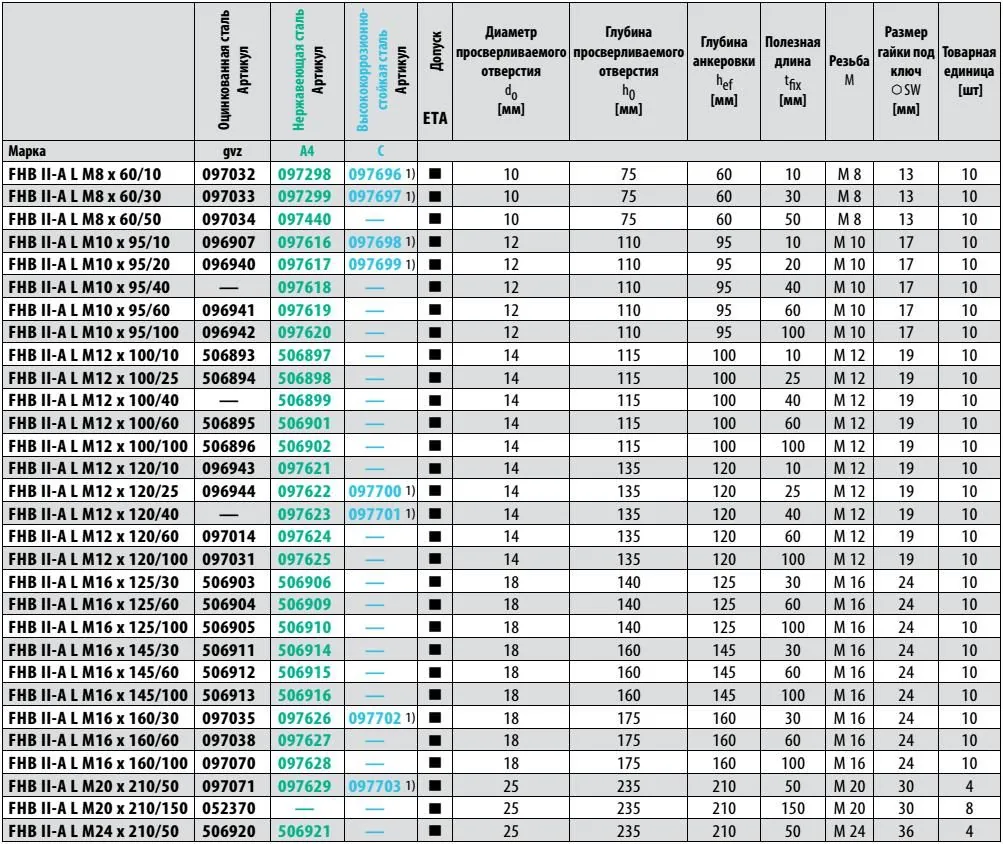

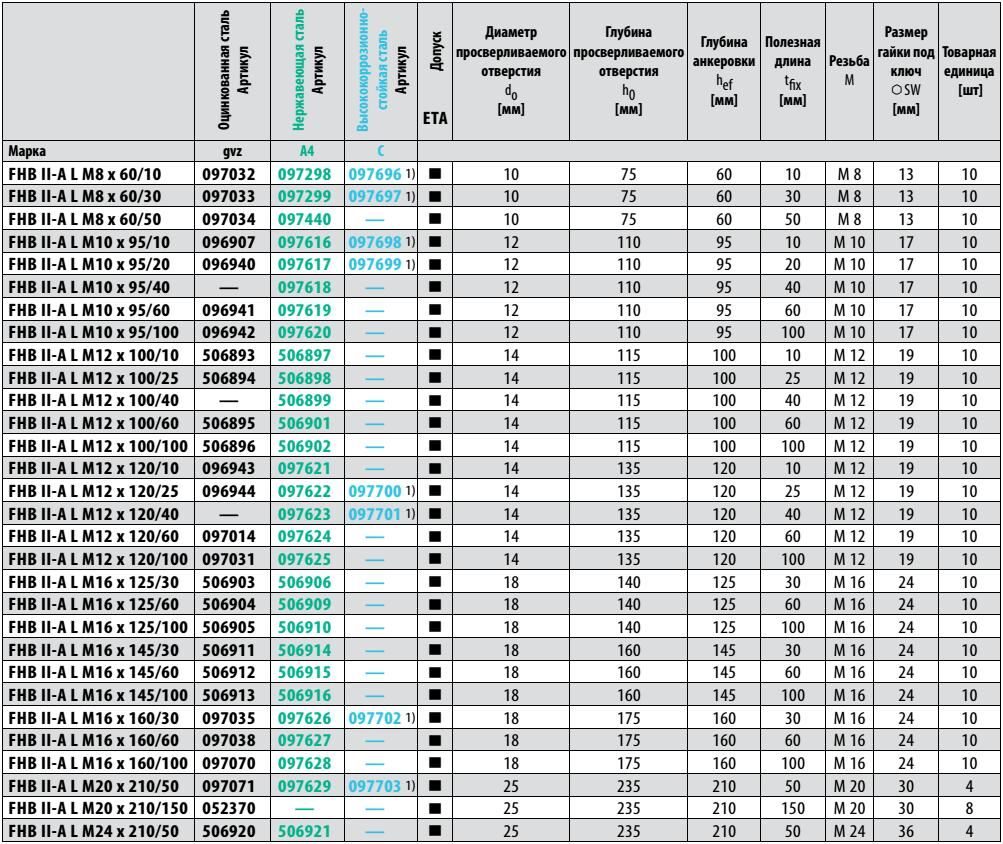

 ТЕХНИЧЕСКИЕ ДАННЫЕ:

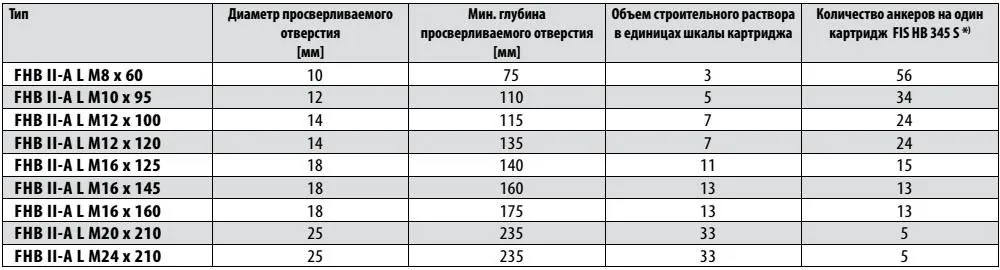

 НЕОБХОДИМОЕ КОЛИЧЕСТВО ИНЪЕКЦИОННОГО СОСТАВА:

 НАГРУЗКИ:

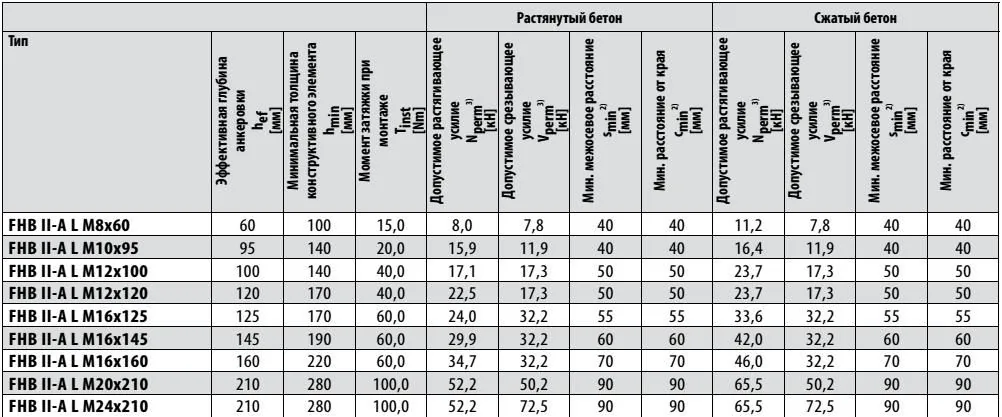

Высокоэффективный химический анкер FHB II
Максимальные допускаемые нагрузки для одиночного анкера^{1) 5) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 05/0164

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 x hef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.

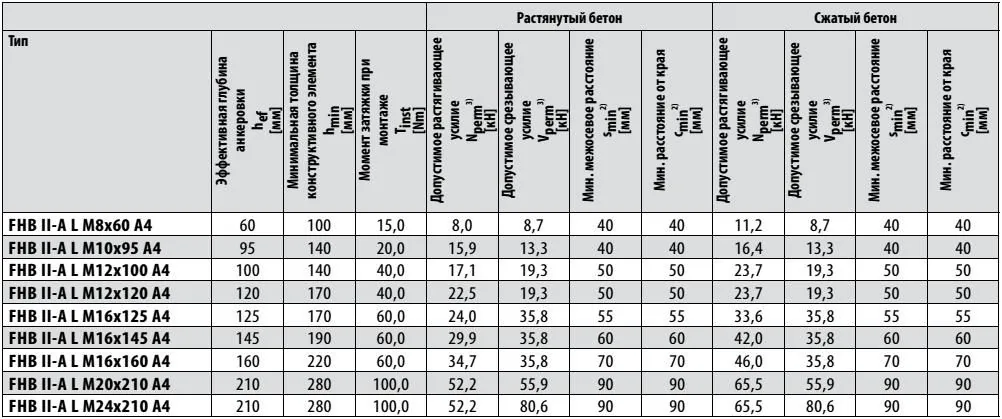

Высокоэффективный химический анкер FHB II A4
Максимальные допускаемые нагрузки для одиночного анкера^{1) 5) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 05/0164

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 x hef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии
с Техническим Допуском.

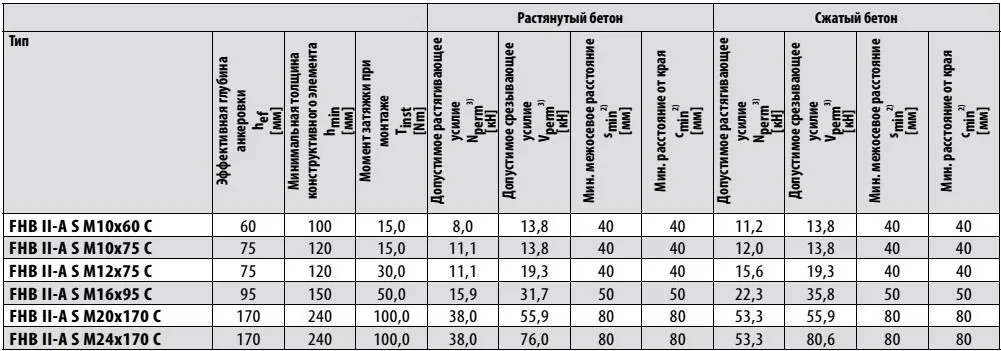

Высокоэффективный химический анкер FHB II C
Максимальные допускаемые нагрузки для одиночного анкера ^{1) 5) 6)} в бетоне C20/25⁴⁾
При проектировании необходимо учитывать положения Технического Допуска ETA - 05/0164

1) Учитываются коэффициенты надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночный анкер - это анкер, с осевым расстоянием s 3 x hef и краевым расстоянием c 1,5 x hef. Точные данные приводятся в Техническом Допуске.
2) Наличие минимальных осевых расстояний и соответствующих им краевых расстояний приводит к снижению допускаемой нагрузки.
3) Данные при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевых и осевых расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При более высоких классах прочности бетона до C50/60 допускаемые нагрузки могут быть увеличены.
5) Распространяется на инъекционный состав FIS HB. При использовании химической капсулы FHP II-P или FHP II-PF см. Технический Допуск.
6) Данные нагрузки действительны при монтаже в сухом и влажном бетоне с температурой эксплуатации основания до +50 °C (кратковременно до +80 °C) и при условии очистки просверленного отверстия в соответствии с Техническим Допуском.
