Високоефективний анкер FHB II-A L M10 x 95/20 C довгий НС сталь Fischer (Фішер)

Високоефективний анкер FHB II-A L M10 x 95/20 C довгий НС сталь Fischer (Фішер)

  • Під замовлення
  • Код: 97699
clockВідправка з 22 червня 2024

3 565 ₴

+380 (68) 831-81-06
Обслуговування клієнтів
  • +380 (44) 232-40-69
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Високоефективний анкер FHB II-A L M10 x 95/20 C довгий НС сталь Fischer (Фішер)
Високоефективний анкер FHB II-A L M10 x 95/20 C довгий НС сталь Fischer (Фішер)Під замовлення
3 565 ₴
+380 (68) 831-81-06
Обслуговування клієнтів
  • +380 (44) 232-40-69
Опис
Характеристики
Інформація для замовлення

Оптимальні характеристики при монтажі в розтягнутому бетоні з максимальними навантаженнями

ПЕРЕВАГИ:

  • Велика глибина анкерування анкерної шпильки FHB II-A L дозволяє системі працювати в умовах максимальних навантажень. Це дозволяє зменшити кількість точок кріплення і кількість анкерних пластин.
  • Конічна форма анкерних шпильок FHB II-A L спеціально оптимізована для роботи в умовах високих розтягуючих навантажень. В результаті досягаються найкращі характеристики при монтажі в розтягнутому бетоні.
  • При використанні анкерної шпильки FHB II-A L в поєднанні з ін'єкційним складом FIS HB можливий наскрізний монтаж з заповненням складом кільцевого зазору в прикріплюється деталі.
  • Анкерна шпилька FHB II-A L схвалена для використання як з хімічними капсулами, так і з ін'єкційним розчином. Це забезпечує максимальну гнучкість застосування.

ФУНКЦІОНУВАННЯ:

  • FHB II-A L являє собою хімічний анкер з контрольованим розпором, призначений для попереднього і наскрізного монтажу.
  • При використанні анкерної шпильки FHB II-A L для наскрізного монтажу кільцевий зазор в прикріплюється деталі слід заповнювати ін'єкційним складом FIS HB.
  • Анкерну шпильку можна встановлювати або з допомогою ін'єкційного складу FIS HB, або з допомогою капсули FHB II-P(F).
  • При затягуванні шестигранної гайки анкера конусний профіль втягується в затверділий хімічний склад, який, розширюючись, розпирає стінки просвердленого отвору.
  • Не містить стиролу винилэстеровий склад повністю герметизує просвердлений отвір.
  • При використанні хімічної капсули, анкерна шпилька монтується ударно-обертальним рухом за допомогою перфоратора. Використовуйте для цього установче пристосування RA-SDS, арт. номер 62420.

M_G_01_FHBII-PART2_F_#SALL_#APP_#V3 M_G_02_FHBII-PART2_F_#SALL_#APP_#V3 M_G_03_FHBII-PART3_F_#SALL_#APP_#V3 M_G_04_FHBII-PART3_F_#SALL_#APP_#V3 M_G_05_FHBII-PART2_F_#SALL_#APP_#V3

M_G_01_FHBII-PART2_F_#SALL_#APP_#V3 M_G_02_FHBII-PART2_F_#SALL_#APP_#V3 M_G_03_FHBII-PART2_F_#SALL_#APP_#V3 M_G_04_FHBII-PART2_F_#SALL_#APP_#V3 M_G_05_FHBII-PART2_F_#SALL_#APP_#V3



ТЕХНІЧНІ ДАНІ:

PF_S_01_FHBII_F_#SALL_#APP_#V1 P_S_01_FHBII_F_#SALL_#APP_#V1



FHB II-A L ТХ

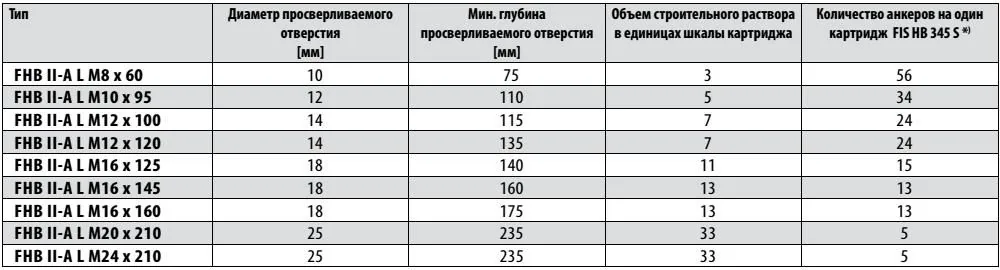

НЕОБХІДНУ КІЛЬКІСТЬ ІН'ЄКЦІЙНОГО СКЛАДУ:

FHB II-A L необхідне

НАВАНТАЖЕННЯ:

Високоефективний хімічний анкер FHB II
Максимальні допустимі навантаження для одиночного анкера1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164

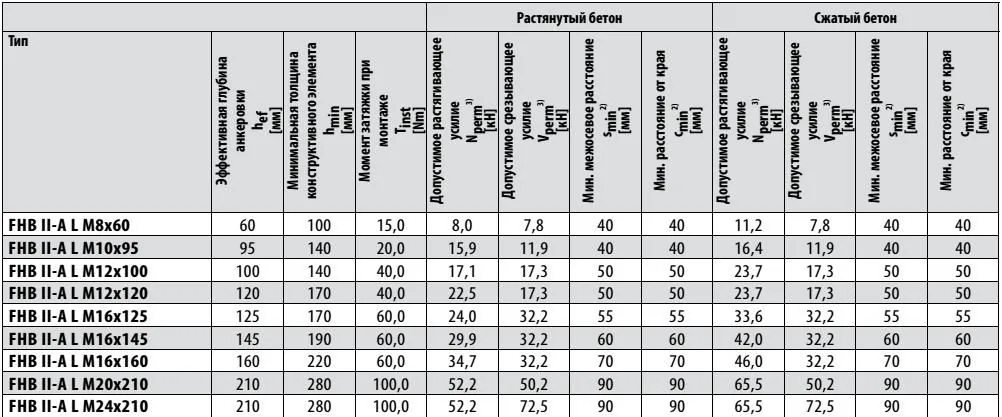

FHB II-A L навантаження

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 x hef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Високоефективний хімічний анкер FHB II A4
Максимальні допустимі навантаження для одиночного анкера1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164

FHB II-A L А4 навантаження

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 x hef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори відповідно
з Технічним Допуском.

Високоефективний хімічний анкер FHB II C
Максимальні допустимі навантаження для одиночного анкера 1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164

FHB II З навантаження

1) Учитиваются коэффициенти надежности по материалу, а также коэффициент надежности по нагрузке L = 1,4. Одиночний анкер - это анкер, с осевим расстоянием s 3 x hef и краевим расстоянием c 1,5 x hef. Точние данние приводятся в Техническом Допуске.
2) Наличие минимальних осевих расстояний и соответствующих им краевих расстояний приводит к снижению допускаемой нагрузки.
3) Данние при комбинированном действии растягивающих и сдвигающих нагрузок, изгибающих моментов, а также при уменьшении краевих и осевих расстояний(при установке нескольких анкеров) приводятся в Техническом Допуске.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Основні
ВиробникFischer
Країна виробникНімеччина
Діаметр анкера12 мм
Максимальна товщина матеріалу, що прикріплюється20 мм
Мінімальна глибина отвору110 мм
СтанНовий
Користувацькі характеристики
Базовий матеріалБетон розтягнутий
Матеріал анкерасталь підвищено корозійної покриттям
