Високоефективний анкер FHB II-A L M12 x 120/40 A4 довгий нерж. Fischer (Фішер)
- Під замовлення
- Код: 97623
1 562,40 ₴
- +380 (44) 232-40-69
- +380 (67) 978-65-50
Оптимальні характеристики при монтажі в розтягнутому бетоні з максимальними навантаженнями
ПЕРЕВАГИ:
- Велика глибина анкерування анкерної шпильки FHB II-A L дозволяє системі працювати в умовах максимальних навантажень. Це дозволяє зменшити кількість точок кріплення і кількість анкерних пластин.
- Конічна форма анкерних шпильок FHB II-A L спеціально оптимізована для роботи в умовах високих розтягуючих навантажень. В результаті досягаються найкращі характеристики при монтажі в розтягнутому бетоні.
- При використанні анкерної шпильки FHB II-A L в поєднанні з ін'єкційним складом FIS HB можливий наскрізний монтаж з заповненням складом кільцевого зазору в прикріплюється деталі.
- Анкерна шпилька FHB II-A L схвалена для використання як з хімічними капсулами, так і з ін'єкційним розчином. Це забезпечує максимальну гнучкість застосування.
ФУНКЦІОНУВАННЯ:
- FHB II-A L являє собою хімічний анкер з контрольованим розпором, призначений для попереднього і наскрізного монтажу.
- При використанні анкерної шпильки FHB II-A L для наскрізного монтажу кільцевий зазор в прикріплюється деталі слід заповнювати ін'єкційним складом FIS HB.
- Анкерну шпильку можна встановлювати або з допомогою ін'єкційного складу FIS HB, або з допомогою капсули FHB II-P(F).
- При затягуванні шестигранної гайки анкера конусний профіль втягується в затверділий хімічний склад, який, розширюючись, розпирає стінки просвердленого отвору.
- Не містить стиролу винилэстеровий склад повністю герметизує просвердлений отвір.
- При використанні хімічної капсули, анкерна шпилька монтується ударно-обертальним рухом за допомогою перфоратора. Використовуйте для цього установче пристосування RA-SDS, арт. номер 62420.
|
|
|
|
|

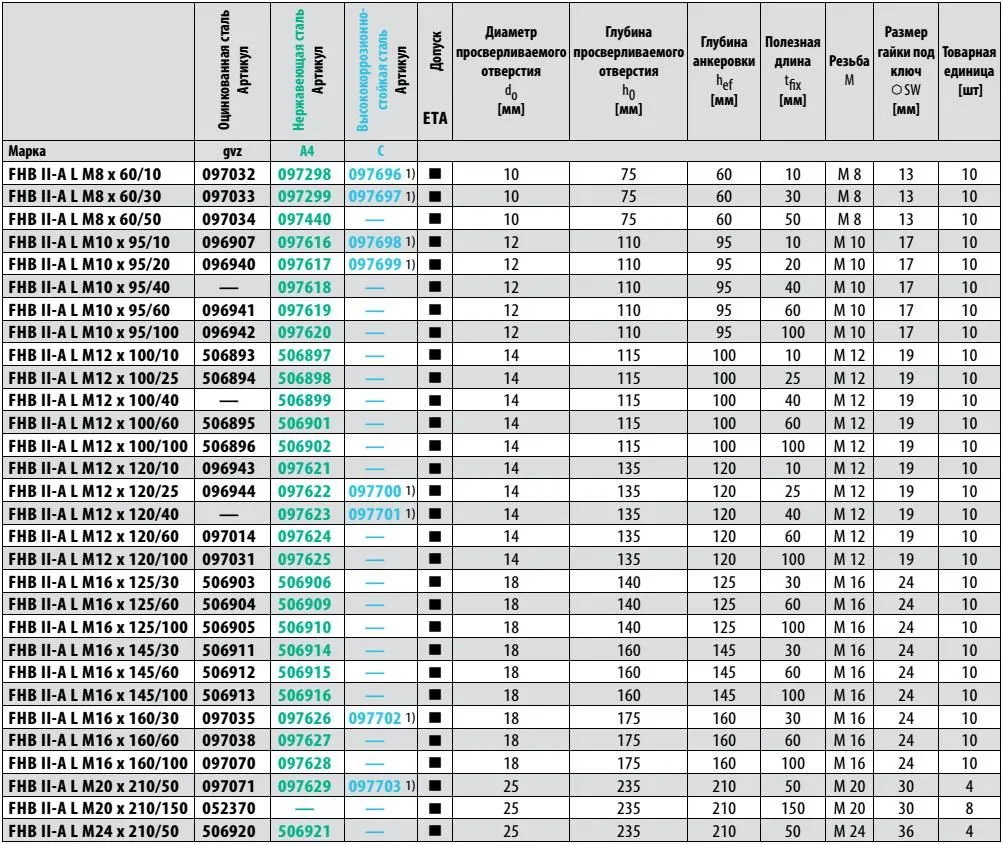

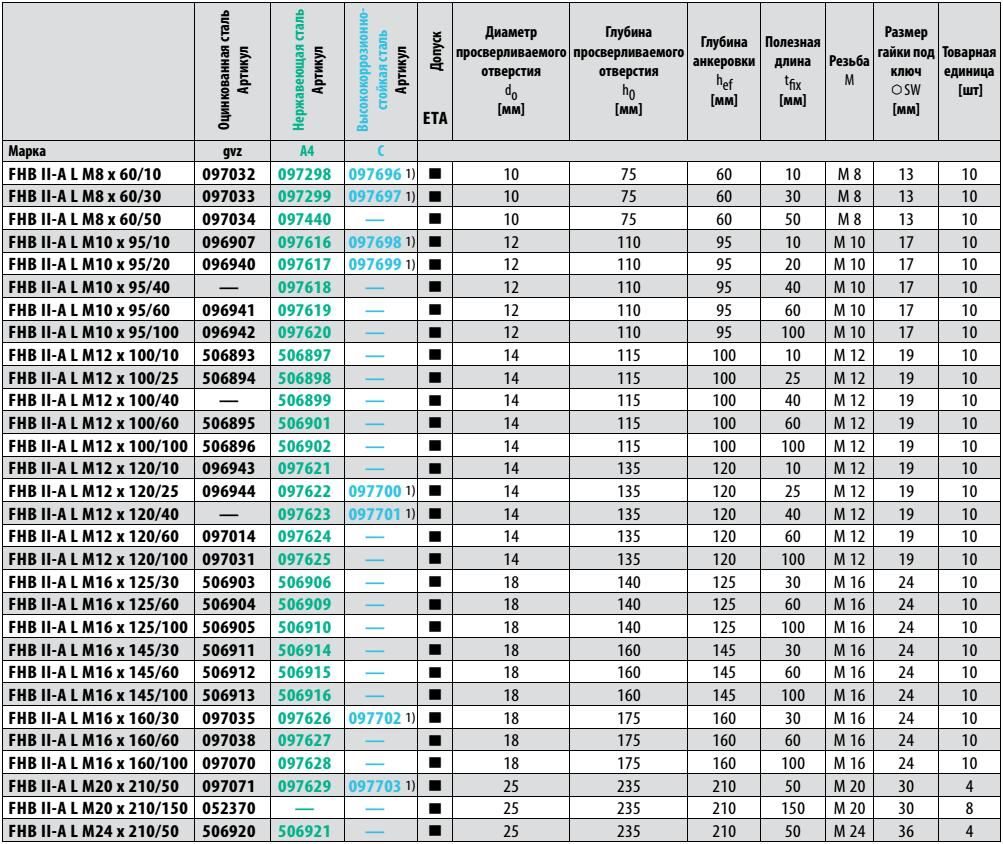

ТЕХНІЧНІ ДАНІ:

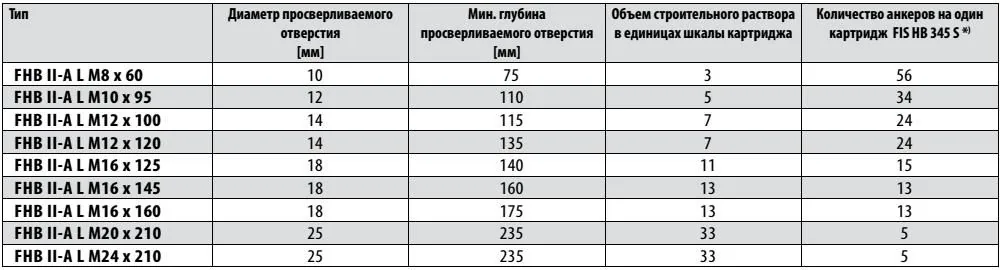

НЕОБХІДНУ КІЛЬКІСТЬ ІН'ЄКЦІЙНОГО СКЛАДУ:
НАВАНТАЖЕННЯ:

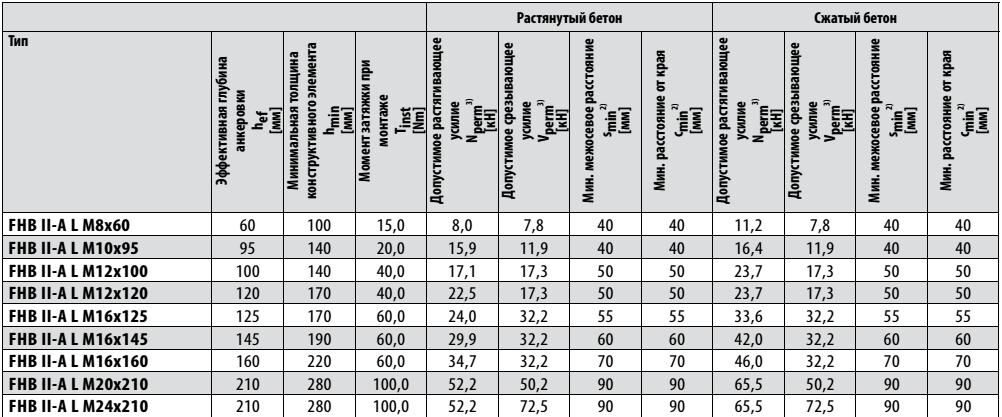

Високоефективний хімічний анкер FHB II
Максимальні допустимі навантаження для одиночного анкера1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 x hef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

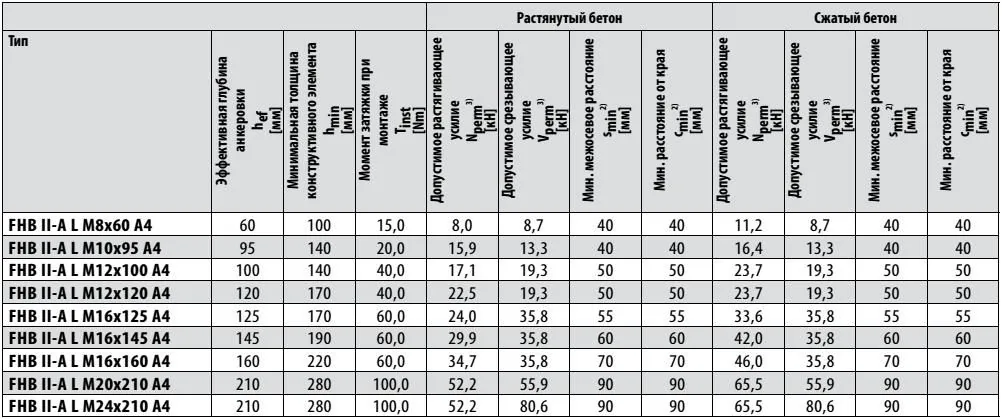

Високоефективний хімічний анкер FHB II A4
Максимальні допустимі навантаження для одиночного анкера1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 x hef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори відповідно
з Технічним Допуском.

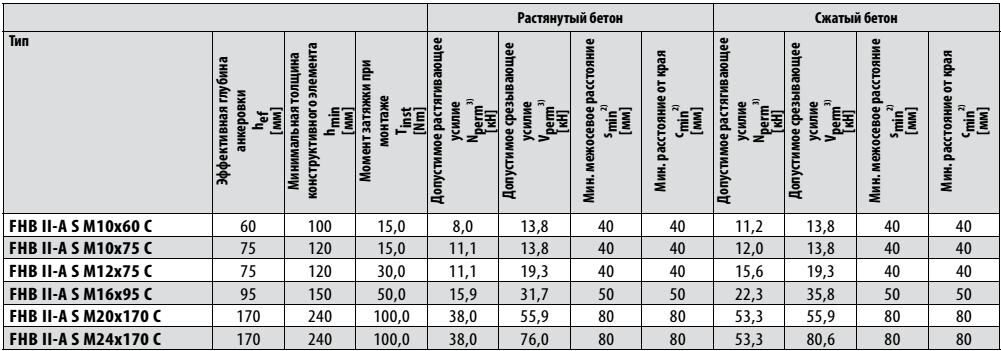

Високоефективний хімічний анкер FHB II C
Максимальні допустимі навантаження для одиночного анкера 1) 5) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 05/0164
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 x hef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.
Основні | |
---|---|
Виробник | Fischer |
Країна виробник | Німеччина |
Діаметр анкера | 14 мм |
Максимальна товщина матеріалу, що прикріплюється | 40 мм |
Матеріал анкера | Нержавіюча сталь |
Мінімальна глибина отвору | 135 мм |
Стан | Новий |
Користувацькі характеристики | |
Базовий матеріал | Бетон розтягнутий |
