RG M 16 x 165
- Під замовлення
- Код: 50287
172,80 ₴
Мінімальна сума замовлення на сайті — 200 грн
- +380 (44) 232-40-69
- +380 (67) 978-65-50
Хімічний анкер для нерастянутого бетону. Різьбова шпилька RG M
ПЕРЕВАГИ:
- Хімічна капсула призначена для попереднього монтажу, забезпечує особливу економічність.
- Вибір між стандартною та інтенсивної прочищають отвори забезпечує можливість прискореного монтажу, або досягнення максимального рівня навантаження.
- Широкий асортимент схвалених типів сталі дозволяє використовувати анкер у всіх середовищах і забезпечує максимально можливу безпеку застосування.
- Широкий діапазон розмірів різьбовий шпильки RG M від M8 до M30 відкриває широкі можливості застосування і, отже, високу гнучкість.
- Збільшена глибина анкерування шпильок версії RG M E забезпечує можливість роботи при більш високому рівні навантажень. Завдяки цьому потрібна менша кількість точок кріплення.
ФУНКЦІОНУВАННЯ:
- Хімічний анкер R в поєднанні з різьбовою шпилькою RG M придатний для попереднього монтажу.
- Капсула з 2-компонентним складом R M містить не містить стиролу винилэстеровую смолу і затверджувач.
- Різьбова шпилька RG M встановлюється ударно-обертальним рухом з допомогою перфоратора і відповідного монтажного інструменту.
- В процесі установки скошена кромка шпильки RG M розбиває капсулу, перемішує і активує розчин.
- Розчин пов'язує поверхню різьбовий шпильки зі стінками отвору і герметизує отвір.
|

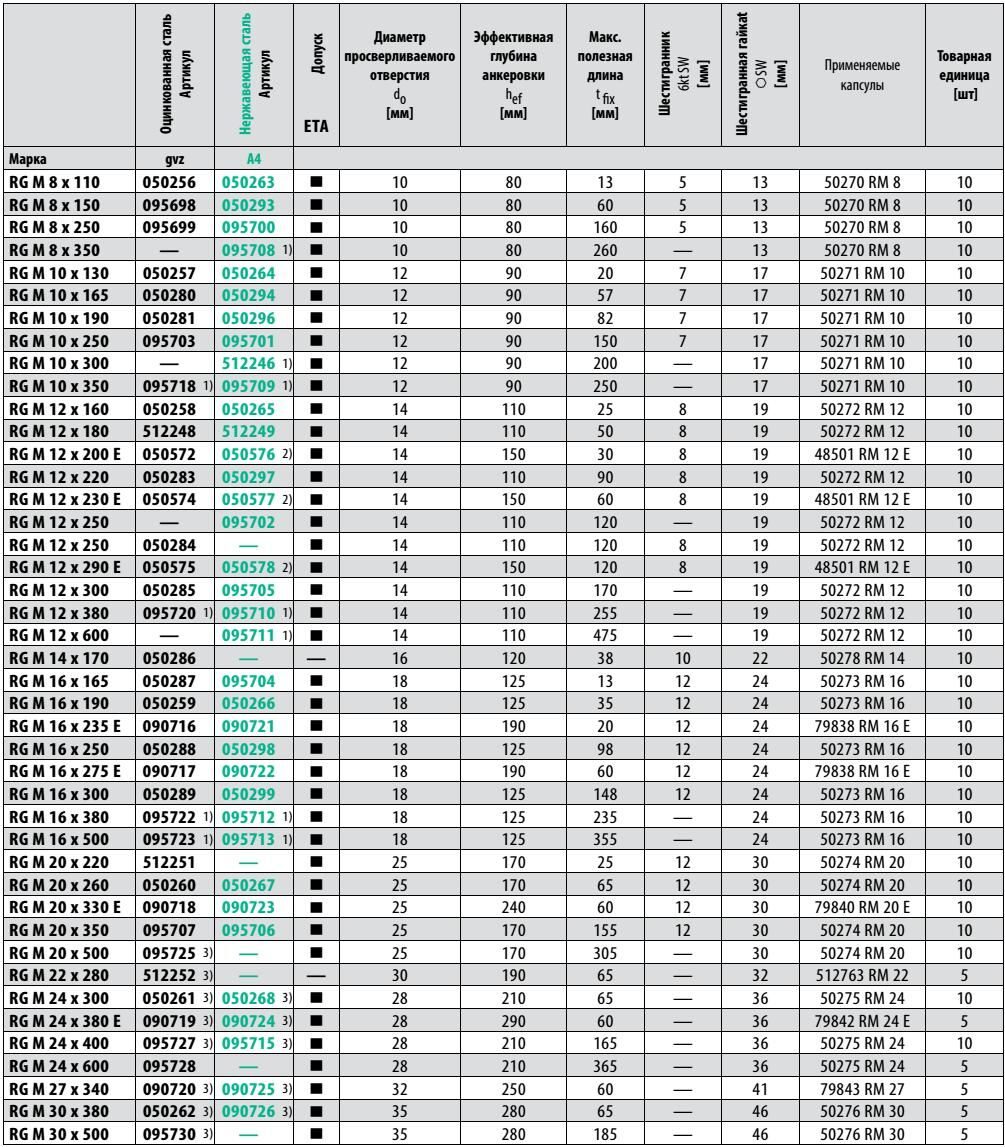

ТЕХНІЧНІ ДАНІ:
1) Монтажний інструмент додається.
2) Інформація про терміни поставки надається на вимогу.
3) Потрібно додатковий монтажний інструмент.
НАВАНТАЖЕННЯ:
Хімічний анкер R з різьбовою шпилькою RG M (клас міцності 5.8)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

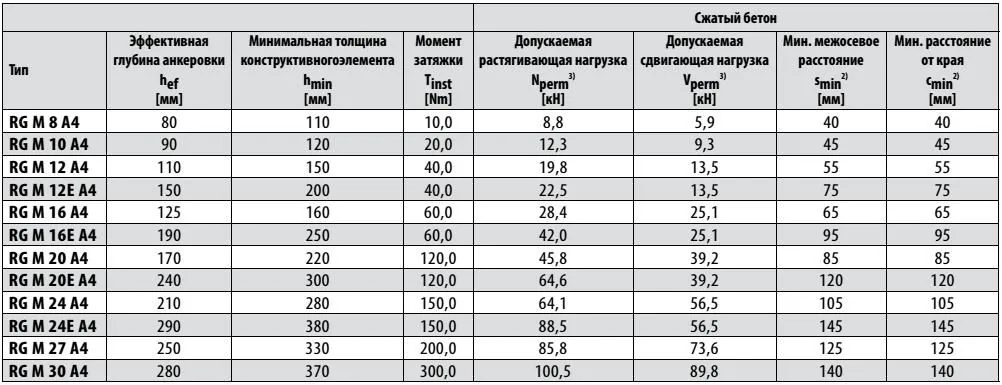

Хімічний анкер R з різьбовою шпилькою RG M A4 (сталь A4-70)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

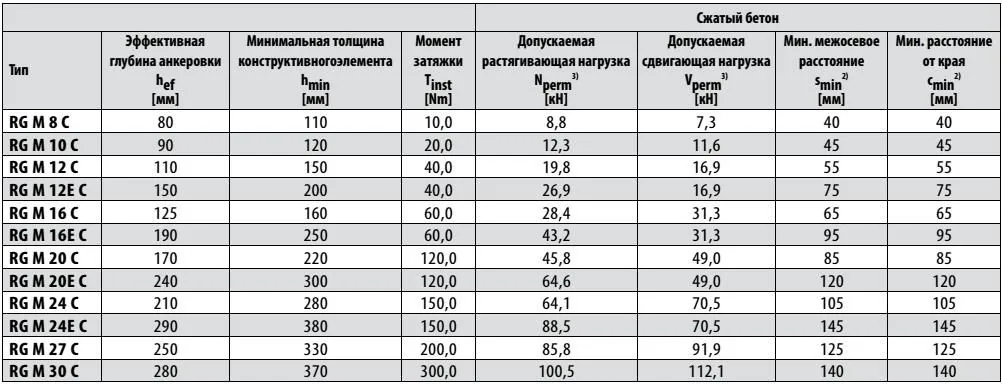

Хімічний анкер R з різьбовою шпилькою RG M C (сталь 1.4529)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.
1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.
Основні | |
---|---|
Виробник | Fischer |
Країна виробник | Німеччина |
Довжина | 165 мм |
Клас міцності | 5.8 |
Матеріал шпильки | Сталь |
Метрична різьба, М | 16 мм |
Стан | Новий |
