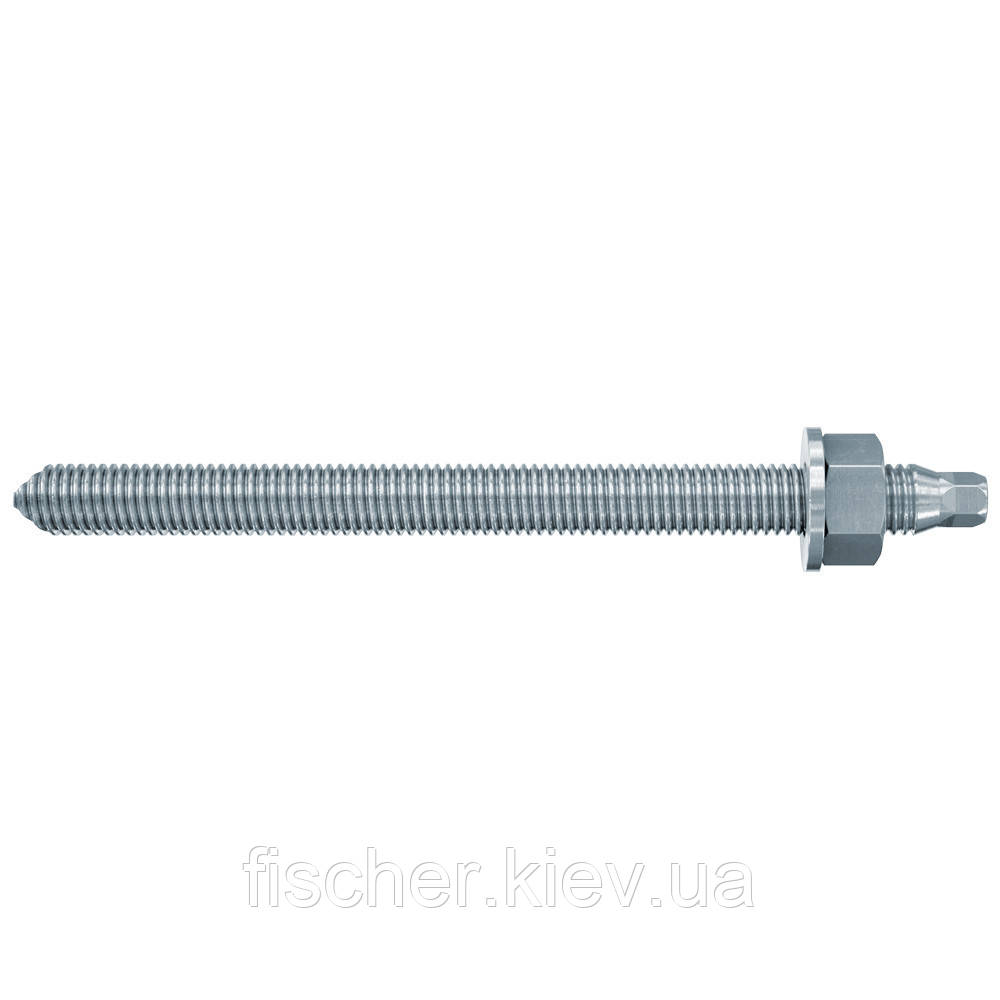

RG M 20 x 220

Хімічний анкер для нерастянутого бетону. Різьбова шпилька RG M

ПЕРЕВАГИ:

• Хімічна капсула призначена для попереднього монтажу, забезпечує особливу економічність.
• Вибір між стандартною та інтенсивної прочищають отвори забезпечує можливість прискореного монтажу, або досягнення максимального рівня навантаження.
• Широкий асортимент схвалених типів сталі дозволяє використовувати анкер у всіх середовищах і забезпечує максимально можливу безпеку застосування.
• Широкий діапазон розмірів різьбовий шпильки RG M від M8 до M30 відкриває широкі можливості застосування і, отже, високу гнучкість.
• Збільшена глибина анкерування шпильок версії RG M E забезпечує можливість роботи при більш високому рівні навантажень. Завдяки цьому потрібна менша кількість точок кріплення.

ФУНКЦІОНУВАННЯ:

• Хімічний анкер R в поєднанні з різьбовою шпилькою RG M придатний для попереднього монтажу.
• Капсула з 2-компонентним складом R M містить не містить стиролу винилэстеровую смолу і затверджувач.
• Різьбова шпилька RG M встановлюється ударно-обертальним рухом з допомогою перфоратора і відповідного монтажного інструменту.
• В процесі установки скошена кромка шпильки RG M розбиває капсулу, перемішує і активує розчин.
• Розчин пов'язує поверхню різьбовий шпильки зі стінками отвору і герметизує отвір.

ТЕХНІЧНІ ДАНІ:

1) Монтажний інструмент додається.
2) Інформація про терміни поставки надається на вимогу.
3) Потрібно додатковий монтажний інструмент.

НАВАНТАЖЕННЯ:

Хімічний анкер R з різьбовою шпилькою RG M (клас міцності 5.8)
Максимальні допустимі навантаження для одиночного анкера ^{1) 6)} в бетоні C20/25⁴⁾
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

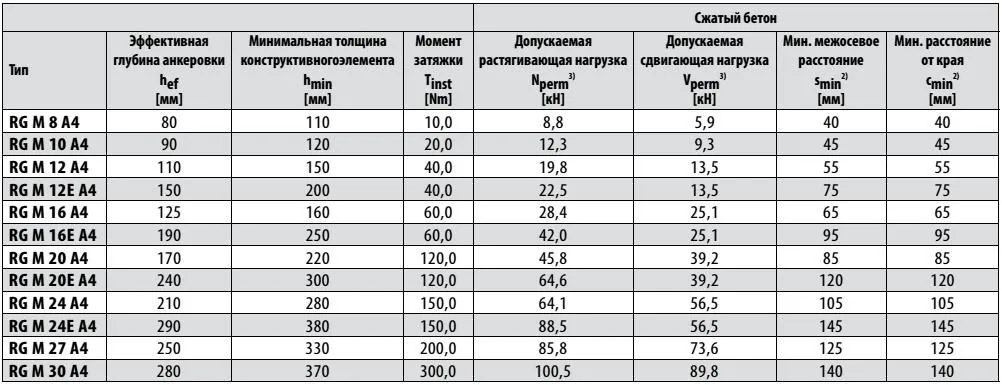

Хімічний анкер R з різьбовою шпилькою RG M A4 (сталь A4-70)
Максимальні допустимі навантаження для одиночного анкера ^{1) 6)} в бетоні C20/25⁴⁾
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Хімічний анкер R з різьбовою шпилькою RG M C (сталь 1.4529)
Максимальні допустимі навантаження для одиночного анкера ^{1) 6)} в бетоні C20/25⁴⁾
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.
