RG M 20 x 350

RG M 20 x 350

  • Під замовлення
  • Код: 95707
clockВідправка з 18 грудня 2024

528,80 ₴

+380 (68) 831-81-06
Обслуговування клієнтів
  • +380 (44) 232-40-69
  • +380 (67) 978-65-50
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
RG M 20 x 350
RG M 20 x 350Під замовлення
528,80 ₴
+380 (68) 831-81-06
Обслуговування клієнтів
  • +380 (44) 232-40-69
  • +380 (67) 978-65-50
Опис
Характеристики
Інформація для замовлення

Хімічний анкер для нерастянутого бетону. Різьбова шпилька RG M

ПЕРЕВАГИ:

  • Хімічна капсула призначена для попереднього монтажу, забезпечує особливу економічність.
  • Вибір між стандартною та інтенсивної прочищають отвори забезпечує можливість прискореного монтажу, або досягнення максимального рівня навантаження.
  • Широкий асортимент схвалених типів сталі дозволяє використовувати анкер у всіх середовищах і забезпечує максимально можливу безпеку застосування.
  • Широкий діапазон розмірів різьбовий шпильки RG M від M8 до M30 відкриває широкі можливості застосування і, отже, високу гнучкість.
  • Збільшена глибина анкерування шпильок версії RG M E забезпечує можливість роботи при більш високому рівні навантажень. Завдяки цьому потрібна менша кількість точок кріплення.

ФУНКЦІОНУВАННЯ:

  • Хімічний анкер R в поєднанні з різьбовою шпилькою RG M придатний для попереднього монтажу.
  • Капсула з 2-компонентним складом R M містить не містить стиролу винилэстеровую смолу і затверджувач.
  • Різьбова шпилька RG M встановлюється ударно-обертальним рухом з допомогою перфоратора і відповідного монтажного інструменту.
  • В процесі установки скошена кромка шпильки RG M розбиває капсулу, перемішує і активує розчин.
  • Розчин пов'язує поверхню різьбовий шпильки зі стінками отвору і герметизує отвір.

M_G_01_FHBII-PART2_F_#SALL_#APP_#V3 M_G_02_R_F_#SALL_#APP_#V3 M_G_03_R_F_#SALL_#APP_#V4 M_G_04_R_F_#SALL_#APP_#V3 M_G_05_R_F_#SALL_#APP_#V3

ТЕХНІЧНІ ДАНІ:

PF_EB_RG-M_F_#SALL_#APP_#V1 P_P_R001_F_#SALL_#APP_#V3



RG M ТХ

1) Монтажний інструмент додається.
2) Інформація про терміни поставки надається на вимогу.
3) Потрібно додатковий монтажний інструмент.

НАВАНТАЖЕННЯ:

Хімічний анкер R з різьбовою шпилькою RG M (клас міцності 5.8)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

RG M навантаження

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Хімічний анкер R з різьбовою шпилькою RG M A4 (сталь A4-70)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

RG M А4 навантаження

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Хімічний анкер R з різьбовою шпилькою RG M C (сталь 1.4529)
Максимальні допустимі навантаження для одиночного анкера 1) 6) в бетоні C20/254)
При проектуванні необхідно враховувати положення Технічного Допуску ETA - 08/0010.

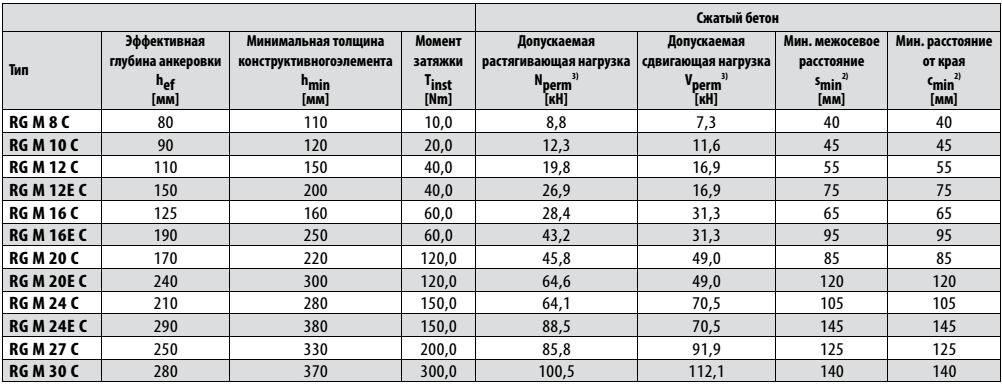

RG M З навантаження

1) Враховуються коефіцієнти надійності за матеріалом, а також коефіцієнт надійності по навантаженню L = 1,4. Одиночний анкер - це анкер, з осьовою відстанню s 3 x hef і крайовим відстанню c 1,5 xhef. Точні дані наводяться в Технічному Допуск.
2) Наявність мінімальних осьових відстаней і відповідних їм крайових відстаней приводить до зниження допустимої навантаження.
3) Дані при комбінованій дії розтягуючих і сдвигающих навантажень, згинаючих моментів, а також при зменшенні крайових і осьових відстаней(при установці декількох анкерів) наводяться в Технічному Допуск.
4) При більш високих класах міцності бетону до C50/60 допустимі навантаження можуть бути збільшені.
5) Поширюється на ін'єкційний складу FIS HB. При використанні хімічної капсули FHP II-P або FHP II-PF див. Технічний Допуск.
6) Дані навантаження дійсні при монтажі в сухому і вологому бетоні з температурою експлуатації підстави до +50 °C (короткочасно до +80 °C) і за умови очищення просвердленого отвори у відповідності з Технічним Допуском.

Основні
ВиробникFischer
Країна виробникНімеччина
Довжина290 мм
Клас міцності5.8
Матеріал шпилькиСталь
Метрична різьба, М20 мм
СтанНовий
  • Ціна: 528,80 ₴
